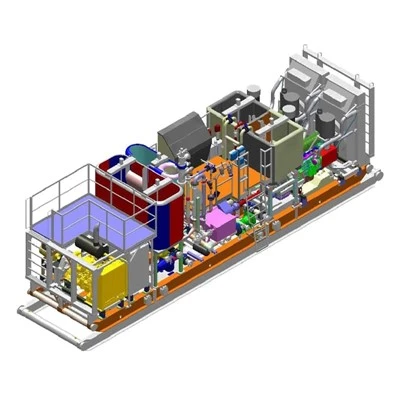

Nepārtrauktas sajaukšanas laušanas vienība

Nepārtrauktās maisīšanas iekārta ir paredzēta nepārtrauktai hidrauliskā sašķelšanas šķidruma sagatavošanai tieši darba procesā. Sistēma dozē ūdeni, sausos materiālus un šķidrās ķīmiskās piedevas, sajauc tos un piegādā gatavo šķīdumu hidrauliskā lūzuma sūknēšanas iekārtai.

Tehnisko specifikāciju pārskats

Parametrs	Tehniskā specifikācija (tipiskā konfigurācija)
Aprīkojuma veids	Nepārtrauktas maisīšanas iekārta
Piemērošanas joma	Laušana un stimulēšana (Slickwater, šķērssaistīti gēli, lineāri gēli)
Miksēšanas veiktspēja	Līdz 120 sitieniem minūtē (19 m3/min) nepārtraukta plūsma (regulējama)
Ūdens patēriņš	No 10 līdz 120 sitieniem minūtē (no 1,6 līdz 19 m3/min)
Sausā pulvera padeve	0 līdz 30 kg/min (sausais polimērs/berzes reduktors)
Šķidrumu piedevu kanāli	No 4 līdz 8 augstas precizitātes dozēšanas shēmām
Šķidrumu piedevu plūsmas diapazons	No 0,5 līdz 60 l/min kanālā
Dozēšanas precizitāte	+/- 1.0% vai vairāk šķidrām piedevām; +/- 1.5% sausajiem pulveriem
Maisīšanas metode	Augstas bīdes strūklas dispersija ar dinamisku/statisko sajaukšanu
Hidratācijas sistēma	Daudzsekciju hidratācijas tvertne ar zemas bīdes sajaukšanu
Maisīšanas tvertnes tilpums	No 5 līdz 15 m3 (aprēķināts pēc nepieciešamā hidratācijas laika)
Kontroles sistēma	Siemens/Allen-Bradley PLC ar diviem 15 collu HMI skārienpaneļiem
Barošanas avots	Hidrauliskā piedziņa / Dīzeļdzinējs / Elektromotors 380V-480V (3 fāzes)
Darba temperatūra	No -40°C līdz +55°C (arktiskā vai tropiskā versija)
Aizsardzība pret sprādzieniem	Sprādziendrošas ATEX zonas 2 / Class I, Div 2
Uzstādīšanas iespēja	Smagā rāmja buksēšana, trīsasu puspiekabe vai kravas automašīnas šasija
Piemērojamie standarti	API Spec 11E / API Q1, ISO 9001, CE, IECEx / ATEX

Galvenās sistēmas sastāvdaļas

Sauso materiālu barošana un dozēšana:Novērš neizšķīdušu kunkuļu (“zivju acu”) veidošanos skrūvju vai gravimetrisko dozatoru, pneimatisko vibratoru, aeratoru un putekļu noņemšanas sistēmas dēļ.

Šķidrumu piedevu dozēšana:Precīza berzes reduktoru, šķērssavienojumu, destruktoru, biocīdu un māla stabilizatoru piegāde, izmantojot pozitīvā darba tilpuma sūkņus (zobratu, diafragmu, skrūvi), kas izgatavoti no korozijizturīgiem materiāliem (316L SS, Hastelloy, PTFE, Viton).

Sajaukšana un mitrināšana:Augstas bīdes strūklas maisītāja kombinācija tūlītējai pulvera samitrināšanai un vairāku sekciju hidratācijas tvertne, lai pilnībā atbrīvotu polimēra viskozitāti.

Uzraudzība un vadība:Masas (Coriolis) un elektromagnētiskie plūsmas mērītāji, in-line viskozimetri un PLC automatizācija ķīmiskās plūsmas dinamiskai uzraudzībai attiecībā pret ūdens plūsmu.

Lietojumprogrammas

Slānekļa eļļa un gāze:Augstas plūsmas Slickwater un hibrīda hidrauliskā sašķelšana daudzpakāpju horizontālajās akās.

Necaurlaidīga rezervuāra gāze:Ļoti viskozu lineāru un šķērssaistītu gēlu piegāde augstas koncentrācijas atbalsta pārvadāšanai.

Tradicionālā hidrauliskā laušana:Strādājiet ar vidējām un augstām izmaksām ierobežotā aku paliktņa zonā.

Salīdzinājums: nepārtraukta sajaukšana pret partiju sajaukšanu

Parametrs	Nepārtraukta maisīšana	Partijas sajaukšana
Gatavošanas laiks	Nepārtraukti lejupielādes laikā	Iepriekš tanku parkā
Teritorija uz vietas	Kompakts (1 uzstādīšana konteineru akumulatora vietā)	Liels (nepieciešami vairāki 500 bbl konteineri)
Receptes pielāgošana	Reālā laikā strādājot	Izlabots pirms katras daļas lejupielādes
Gela iznīcināšanas risks	Zems (svaigi pagatavots gēls nekavējoties nonāk akā)	Augsts (želeja zaudē īpašības ilgstošas uzglabāšanas laikā)
Ķimikāliju un ūdens atkritumi	Minimums (jaukšana tiek pārtraukta nekavējoties, kad tiek pārtraukta)	Augsts (neizlietots gēls ir jāiznīcina)

Ražošanas un rūpnīcas pieņemšanas pārbaude

Ražošana un krāsošana:Metināti atbalsta rāmji līdz AWS D1.1, augstspiediena cauruļvadi līdz ASME B31.3, pretkorozijas pārklājums C5-M agresīviem apstākļiem.

FAT programma:Kolektoru hidropārbaude, sauso materiālu padevēju kalibrēšana diapazonā no 10% līdz 100%, bloķēšanas un avārijas izslēgšanas (ESD) sistēmu pārbaude un 2 stundu nepārtraukta hidrauliskā pārbaude.

Bieži uzdotie jautājumi

J: Kāda ir nepārtrauktas maisīšanas galvenā priekšrocība salīdzinājumā ar pakešu jaukšanu?

A: Nepārtraukta sajaukšana rada sašķelšanas šķidrumu pēc pieprasījuma, novēršot vajadzību pēc lielas cisternas, samazinot želejas noārdīšanos, novēršot ķīmisko vielu izšķērdēšanu un ļaujot mainīt šķidruma viskozitāti injekcijas procesa laikā.

J: Kā sistēma apstrādā sausus polimērus, neradot kunkuļus (zivju acis)?

A: Iekārta ir aprīkota ar precīzu gliemežnīcu vai gravimetrisko sauso materiālu padevi un augstas bīdes strūklas maisīšanas galvu. Tas nodrošina, ka katra pulvera daļiņa tiek nekavējoties un vienmērīgi samitrināta pirms nonākšanas hidratācijas rezervuārā.

J: Vai ierīci var integrēt esošajā trešās puses fracēšanas parkā?

A: Jā. Savienojuma parametri - kolektora izmēri (piem., BPC Fig 1502/202), darba spiediens, hidrauliskie un elektriskie savienotāji, kā arī sakaru protokoli (Modbus TCP/IP, Ethernet/IP, PROFIBUS) - ir pielāgoti jūsu aprīkojumam un vadības stacijai.

J: Vai aprīkojums ir piemērots lietošanai ekstremālos klimatiskajos un sprādzienbīstamos apstākļos?

A: Jā. Pieejams temperatūras diapazonā no -40 ° C līdz +55 ° C, kā arī ATEX Zone 2 vai Class I, Div 2 sertificētas opcijas.

J: Kāda informācija ir nepieciešama, lai saņemtu precīzu tehnisko piedāvājumu (TCP)?

A: Lai aprēķinātu konfigurāciju un izmaksas, norādiet: plānoto iesmidzināšanas plūsmas ātrumu (bpm vai m3/min), polimēra veidu un ķīmisko sastāvu, šķidro piedevu sarakstu, klimatiskos apstākļus, izpildes veidu (slīdes, puspiekabe vai šasija) un jaudas parametrus.
